现在智能产品越来越多样化也越来越便捷，不管是在哪个区域都有智能产品的出现，这些产品的出现都替代了原始的产品，也大大提高了人们的工作效率，也带来了更多的利润。

宇脉最新研发生产的了一款水控机，可以投放在学校，工厂，洗浴中心，工人宿舍等大型聚集场地。

那这款水控机怎么组装呢？以下就简单介绍了这款操作机的说明书。

2006 — 水控机

接线说明

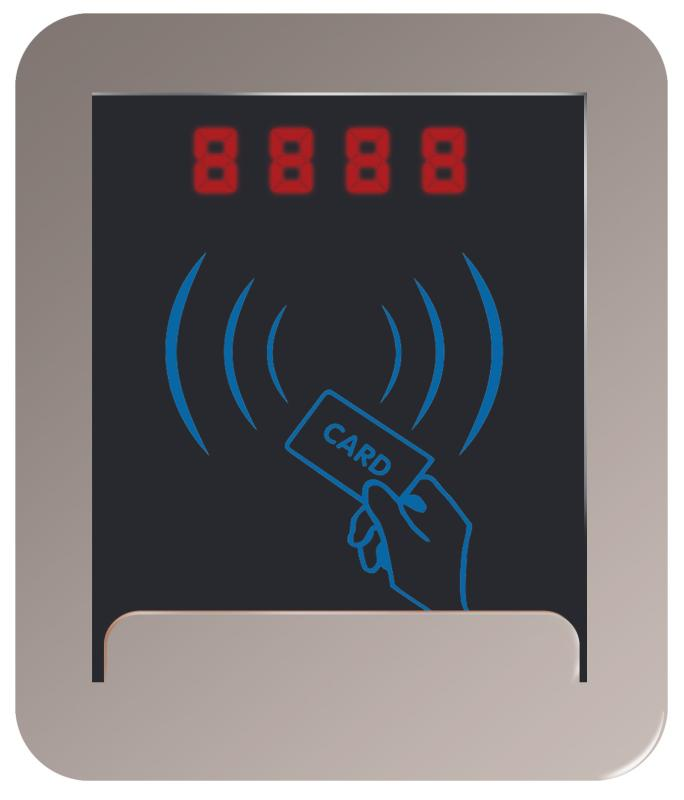

           （水控机正面）

工作电压：12V

工作电流：5A

所需配件：电磁阀*2个    流量计*2个    12V/5A供电电源*1个

开关电源*1个  漏保开关*1个

主板的设备编码：

在连接网络后，主板会切页播放一次主板的设备编号（如图，编码为4288 8064）

 （第一页：4288）       （第二页:8064）

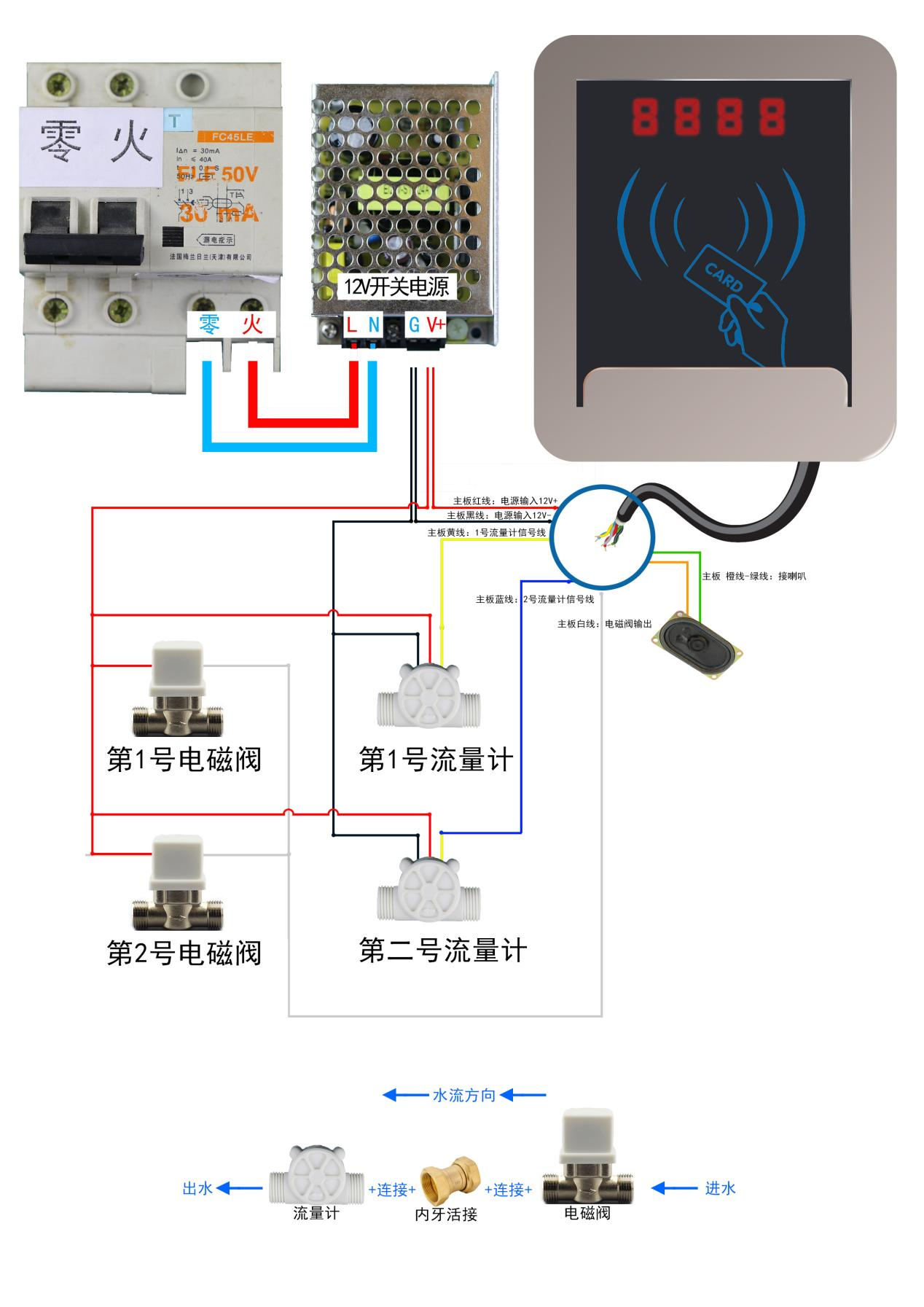

（主板接线总览）

接线各部分分开展示：

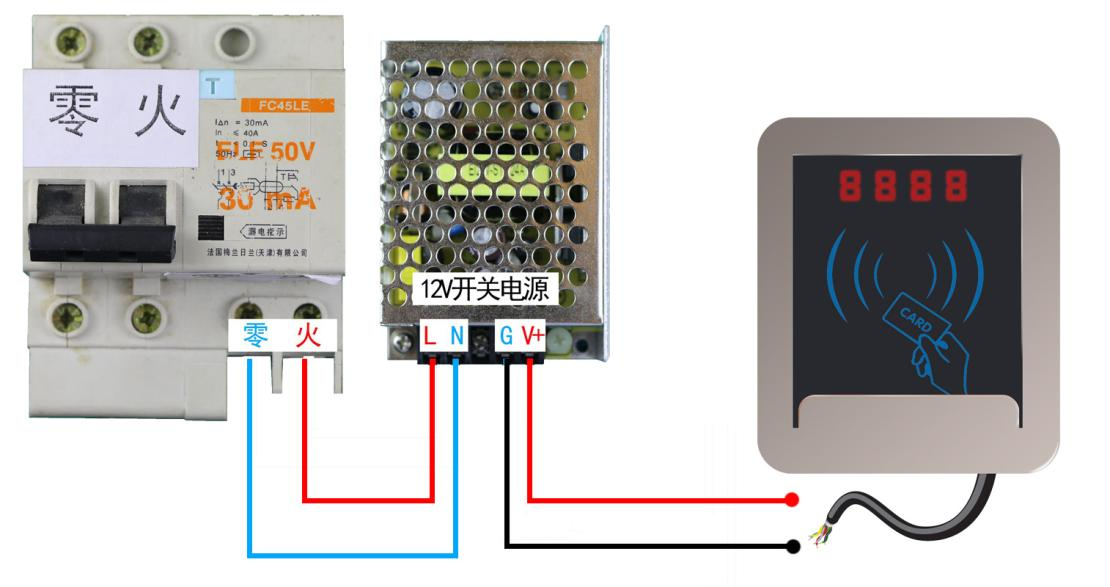

一、主板供电：

1.220V火线 电源连接 12V开关电源   L角

2.220V零线 电源连接 12V开关电源   N角

3.12V开关电源 V+角 连接 主板红色线

4.12V开关电源 G 角 连接 主板黑色线

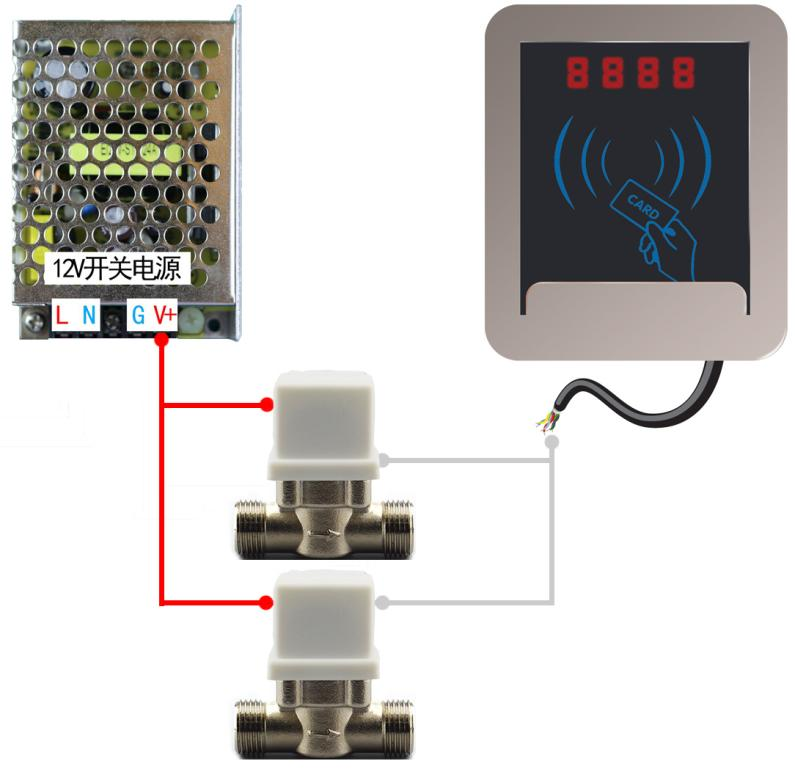

二、电磁阀接线

1.12V开关电源 V+角 连接 电磁阀正极

2.主板 白色线 连接 电磁阀负极

* * * 电磁阀是在客户启动后，直接全部打开。

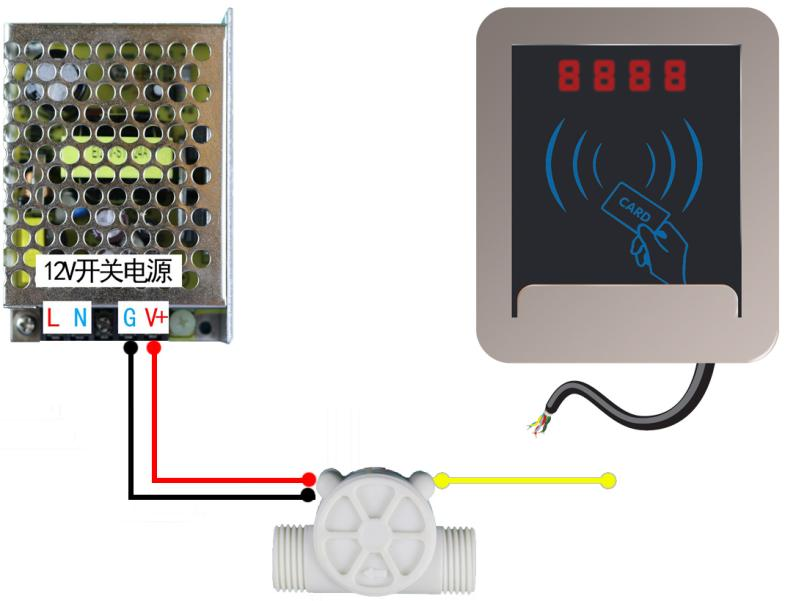

三、第一号流量计

1.12V开关电源 V+角 连接 流量计正极（流量计的红色线）

2.12V开关电源 G+角 连接 流量计负极（流量计的黑色线）

3. 主板 黄色线 连接 流量计信号线（流量计黄色线）

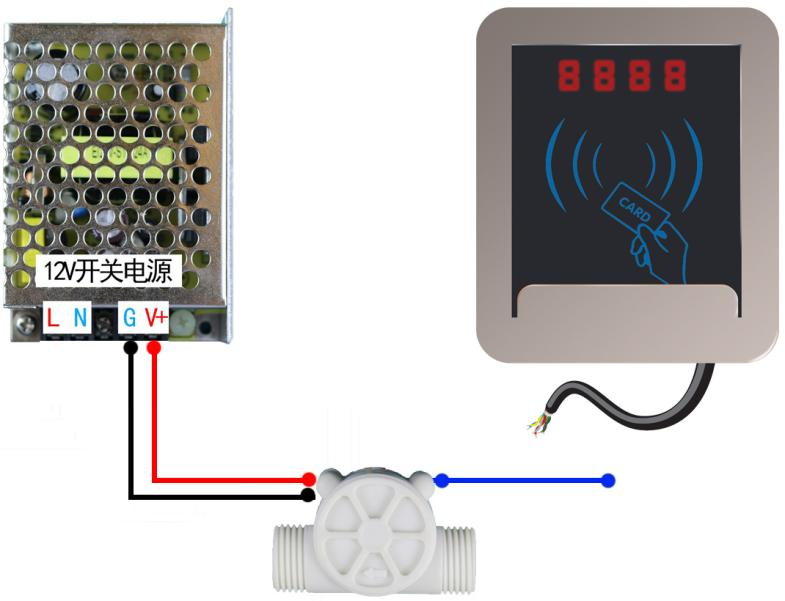

四、第二号流量计

1.12V开关电源 V+角 连接 流量计正极（流量计的红色线）

2.12V开关电源 G+角 连接 流量计负极（流量计的黑色线）

3. 主板 蓝色线 连接 流量计信号线（流量计黄色线）

五、喇叭：喇叭直接连接主板橙色 绿色两条线，不分正反。
